Altzairu herdoilgaitzezko motorraren markoaren hodia

Shuangsenek fabrikatzaile eta hornitzaile global ziurtatu gisa funtzionatzen du, segurtasunerako funtsezko egitura-esparruetarako diseinatutako altzairu herdoilgaitzezko motozikleten marko-hodien soluzioen. 20.000 metro koadroko instalazio bat erabiliz, 133 muntaketa-lerro industrialekin, fabrikak egitura-osotasuna bermatzen du nitrogeno osoko blindaje aurreratuen eta hidrogeno hutsaren errekozitze-sistemen bidez. Produktuek hotzeko konformazio-gaitasun handia dute, % 30etik gorako hedapen-tasa eta 690 MPa baino gehiagoko trakzio-muga batekin, haustura-arriskuak ezabatuz tolestu edo estaldura erasokorretan. ISO9001, ISO14001 eta ISO45001 barne kalitate-kudeaketako ziurtagiri handiek babestuta, marka honek egitura-osagai oso egonkorrak eskaintzen ditu korrosioarekiko erresistentzia egiaztatuarekin, 1000 orduko gatz-ihinztadura-erreferentziarekin.

Errendimendu mekanikoa eta egitura-osotasun-mugak

Txasisaren osagaiek eta segurtasunerako kritikoen baso-multzoek etengabeko bibrazio, tenperatura altuko oxidazioa eta neke mekaniko larria jasaten dituzten hodiak eskatzen dituzte. Produktu-lerro hau mundu errealeko funtzionamendu-baldintza oldarkorrak errepikatzen dituen barneko proba-erregimen integral baten bidez balioztatzen da, beheranzko fabrikazio-prozesuetan txatarra-tasa murriztua bermatuz.

Laborategiaren baliozkotze-neurriak

• Trakzio erresistentzia ≥690 MPa:ASTM E8 estandarren arabera proba unibertsalen bidez egiaztatu da muturreko karga-ahalmenerako.
• Hedapen-tasa > %30:Hotz-ekipatzeko, zulatzeko eta amaierako konformazio-eragiketetarako beharrezkoa den harikortasun handiagoa bermatzen du.
• Lautzeko gaitasuna:Zero eztanda edo pitzadurarik hodiaren horma guztiz konprimitzen denean zehaztutako altueraraino.
• Mandrilaren tolesterako tolerantzia:Mikrohausturarik sortu gabe mandril finko baten gainean 180°-ko bihurgunea hartzen du.
• 1.000 orduko gatz-esposizioa:Kanpoko metalezko matrizea guztiz korrosiorik gabe geratzen da ASTM B117 proba irizpideen arabera.

Materialen Kalifikazio Sailkapenak

Aleazioen hautaketak zuzenean eragiten du epe luzerako bero-tolerantzia, ingurumen-erresistentzia eta egitura-formagarritasuna. 304 eta 316L 18-8 eta 16-2-2 konposizio estandarrekin eskatuta guztiz onartzen diren arren, oinarrizko fabrikazio-matrizeak elementuen atalase desberdin hauek kudeatzen ditu:

Kalifikazioa	C (≤)	Si (≤)	Mn (≤)	P (≤)	S (≤)	Cr	Ni (≤)	Ti
409	0.08	1.00	1.00	0.045	0.045	10,5–11,75	0.50	6×C~0,70
409L	0.06	1.00	1.00	0.015	0.015	10,5–11,75	0.50	10×C–0,75
410	0.04	1.00	1.00	0.045	0.045	10,3–12,5	0.50	—

Egonkortasun termikoaren mugak eta gogortasun-profilak

Ekoizpen lote bakoitzaAltzairu herdoilgaitzezko motorraren markoaren hodiatentsio bizietan feedback mekaniko uniformea ​​bermatzeko tratatzen da. Barne-kristalen tentsioak prozesatzeko garaian zeharo ezabatzen dira, ondorengo fabrikazio-manipulazioetan aurreikus daitekeen portaera bermatuz.

Erresistentzia Termikoaren Ezaugarriak

Motorraren beroaren eta ziklo termiko azkarren eraginpean dauden akatsak ezabatzeko, aleazioen egitura-propietateak tratamendu termikoko irizpide zorrotzen bidez kudeatzen dira. Prozesamenduak 860 °C ±10 °C-tan etengabe mantentzen den kanpai-labea erretzeko ziklo bat barne hartzen du. Horri esker, amaitutako osagaiek 815 °C arteko etengabeko zerbitzu-tenperaturak eta etengabeko ingurune termikoak 675 °C-ra iristen dira egiturazko degradaziorik gabe.

Batch-Egiaztatutako Propietate Mekanikoak

• 409. maila:460 MPa-ko trakzio-erresistentzia, 265 MPa-ko utsi-erresistentzia, % 32ko luzapena eta 140 HV-ko gogortasuna lortzen ditu.
• 409L kalifikazioa:410 MPa-ko trakzio-erresistentzia, 235 MPa-ko eten-erresistentzia, % 37ko luzapena eta 123 HV-ko gogortasuna lortzen ditu.
• 410. maila:365 MPa-ko trakzio-erresistentzia, 195 MPa-ko utsi-erresistentzia, % 22ko luzapena eta 200 HV-ko gogortasuna lortzen ditu.

Dimentsio-erabilgarritasuna eta konfigurazio geometrikoak

Fabrikazio-azpiegiturak matrize espazial anitza onartzen du ingeniaritza-diseinu modernoak eta txasisaren tolerantzia estuak egokitzeko. Konfigurazio estandarrak ohiko mantentzen dira, eta 3500 mm eta 7500 mm arteko luzera pertsonalizatuak moldatzen dira ebaketa garaian material hondakinak kentzeko.

Kanpo Diametroa eta Lodiera Lerrokatzea

Ondorengo banaketa-profilak muntaketa-lerro automatikoetan aldizka prozesatutako kanpoko diametroaren eta horma-lodieraren konbinazio estandarrak erakusten ditu:

OD barrutia (mm)	0,5 mm	0,6 mm	0,7 mm	0,8 mm	0,9 mm	1,0 mm	1,2 mm	1,5 mm	2,0 mm	2,5 mm	3,0 mm	4,0 mm
Φ25 eta beherago	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri
Φ25 ~ Φ44,5	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri
Φ44,6 ~ Φ63,5	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri
Φ76,2 ~ Φ101,6	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri
Φ101.6 eta gorago	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri	Eskuragarri

Oharra: ekoizpen-luzera estandarra 6000 mm-koa da. Lantegiaren gaitasun industrial osoek Φ8mm-tik Φ273mm arteko kanpoko diametroko espektroa hartzen dute, 0,40mm eta 3,5mm bitarteko horma-lodieraren banaketarekin konbinatuta.

Azalera-egoeraren sailkapenak eta prozesatzeko teknika

Gainazaleko baldintzek epe luzerako korrosioaren prebentzioan eta azken estetikan eragin handia dute, batez ere kanpoaldeko egitura-aplikazio oso ikusgaietan. TheAltzairu herdoilgaitzezko motorraren markoaren hodiabarrutiek jarraipen mekaniko espezializatua jasaten dute, kanpoko geruza osoan uniformetasuna bermatzeko.

Leunketa Mekanikoko Arauak

• Gainazal distiratsua akabera:180#-tik 400#-tik 400# arteko lixatze-pista mekanikoak erabiltzen ditu egitura-piezei satin itxura koherentea emateko.
• Ispiluaren gainazalaren akabera:Distira handiko kalibrazio espekularra eskaintzen du 400#-tik 800#-rainoko grit-a islatzeko.

Leunketa-prozedura guztiak mekanikoki gauzatzen dira sakonera eta alearen norabide berdina bermatzeko. Ez da distira-prozesu kimikorik erabiltzen, materiala granular-erasoetatik babesten duena, alearen muga-grabatzea saihesten duena eta jatorrizko aleazioen korrosioarekiko erresistentzia propietateak mantentzen ditu epe luzerako biltegiratzean.

Aplikazio industrialeko inguruneak eta prozesatzeko abantailak

Hedapen-muga handien eta itzalik gabeko soldadura-juntuen konbinazioa dela eta,Altzairu herdoilgaitzezko motorraren markoaren hodialeunki egokitzen da bigarren mailako fabrikazio-prozedura oldarkorretara. Formatu espezializatuak egitura-manipulazioa ahalbidetzen du, aurrez berotu gabe edo tarteko errekostu gabe, ekoizpen-aurrekontuak alferrikako energia-kostuetatik babestuz.

Lehen Ingeniaritza Ezarpenak

• Horma-uniformitate zorrotza behar duten motozikleten markoak, egiturazko errail nagusiak eta atzeko zintzilikarioen multzoak.

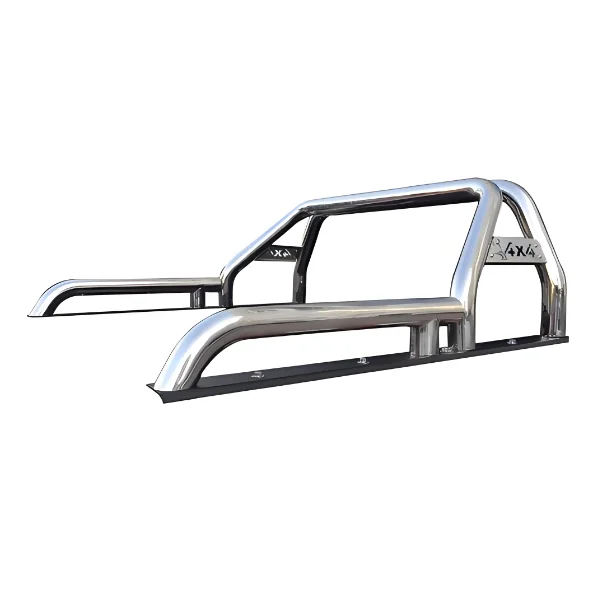

• Eragin handiko roll-kailak, babes-motor-barrak eta segurtasunerako txasisaren osagaiak.

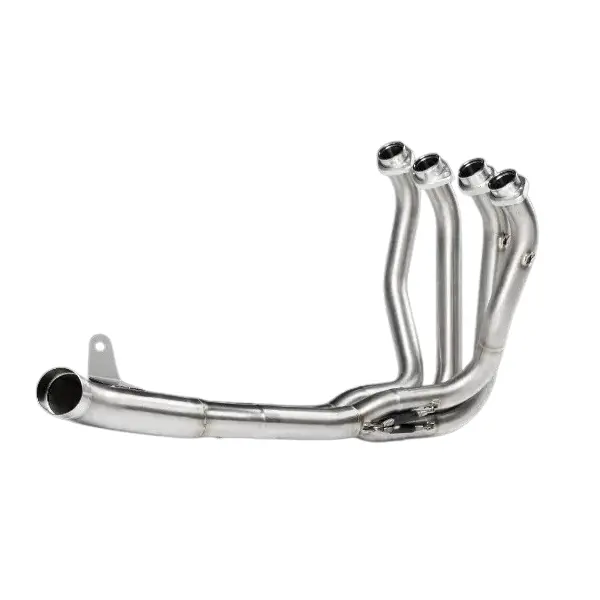

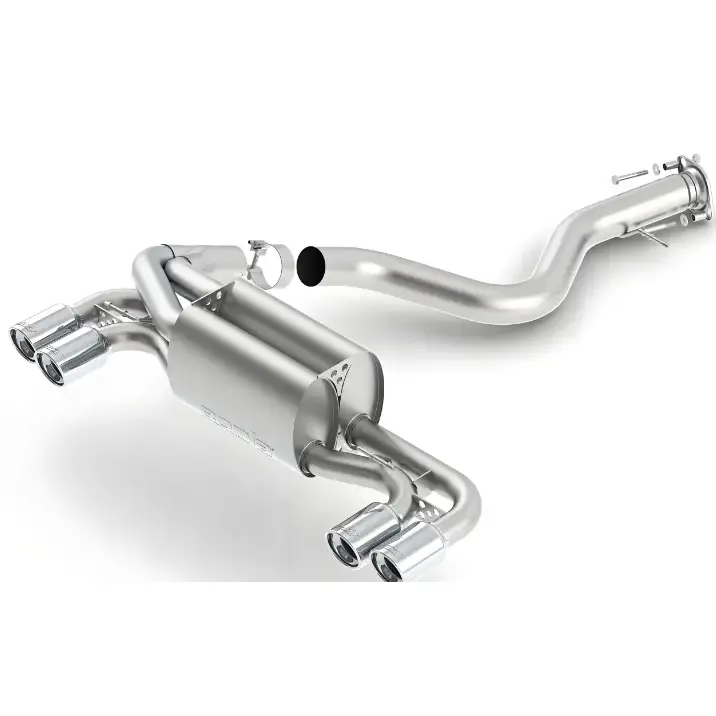

• Ihes-sistema aurreratuak, goiburu nagusiak, erresonatzaileak eta bistako isuri-hodiak ziklo termikoaren erresilientzia behar dute.
• Presio handiko kolpeak xurgatzeko zilindroak eta sistema hidraulikoak barne-zulo leun eta akatsik gabekoa eskatzen dute.
• Txasisaren egonkortzaileen konfigurazioak, biribilketaren aurkako barrak eta indar handiko esekidura-loturak.

Kalitate Kontrolerako Arauak eta Diagnostiko Probak

Eremuan erabateko segurtasun operatiboa bermatzeko, fabrikazio-lan bakoitza ASTM A554, JIS G3446 eta GB/T 12770 nazioarteko estandarrekin bat datozen proba suntsitzaile eta ez-suntsitzaile zorrotzen protokoloak jasaten ditu.

Derrigorrezko Egiaztatzeko Protokoloak

• Lautze-proba:Lagina agindutako altuerara konprimitzen du, soldadura-bideak konpresio gogorra jasaten duela ziurtatzeko, zatitu edo delaminatu gabe.
• Tolestura proba:180°-ko deformazioa behartzen du mandrilaren erradio zehatz batean hormaren harikortasuna eta nukleoaren osotasuna egiaztatzeko.
• Zabaltzeko proba:Mandril koniko bat hodiaren ahoan sartzen du jatorrizko kanpoko diametroaren % 30etik gorako hedapena lortzeko, egitura hausturarik izan gabe.
• Saiakuntza mekanikoak:Benetako etekin-indarra, luzapen-portzentajeak eta trakzio-mugak harrapatzen ditu etxeko saiakuntza-makina unibertsal baten bidez.
• Gatz-ihintza probak:1000 orduz egina ASTM B117 parametroen arabera, 9/10 edo goragoko gainazaleko kalifikazioa bermatuz.

Proba-sekuentzia guztiak laborategiko instalazioetan grabatzen dira eta hirugarren ikuskatzaileek zuzenean ikus ditzakete. Trazabilitatearen dokumentazio osoa eta proba-txostenak irteteko loteen bidalketa bakoitzarekin batera.

Zergatik Aukeratu Gu

• Formagarritasun-marjina handiagoa:% 30etik gorako hedapen-gaitasun egiaztatu batek % 20tik % 25era bitarteko industria estandarra gainditzen du, eta hondarraren tasak nabarmen murrizten ditu flaring eta tolestu errutina konplexuetan.
• Itzalrik gabeko soldadura josturak:Nitrogeno osoa babestutako soldadura hidrogeno hutsezko errezifratze ingurune batekin konbinatuta, soldadura-bidea ez dela koloreztatzen, zirrikitu edo oxidatzen ziurtatzen du leuntze handiko leuntzean.
• 1000 orduko korrosioaren bermea:Goi-mailako leunketa mekanikoak aleazio-kontrol bikainarekin konbinatuta epe luzerako erresistentzia bermatzen du hezetasunaren eta errepide-gatzaren ingurunearen aurka.
• Produkzio azpiegitura garrantzitsua:1999an ezarritako 20.000 metro koadroko instalazioak ustiatzen ditu, eta 25 urte baino gehiagoko esperientzia espezializatuaren babesa duten 133 soldaduradun muntaketa-linea industrial ditu.

• Ziurtagiriaren profil globala:Ekoizpen-lerroek ISO9001 (Kalitatea), ISO14001 (Ingurumena), ISO45001 (Laneko Osasuna) eta ISO13485 (Gailu Medikoa) arauen arabera funtzionatzen dute.

Maiz egiten diren galderak

Zer esan nahi du "itzalrik gabeko soldadura" terminoak ondorengo gainazaleko tratamenduetarako?

Bermatzen du leunketa mekanikoa aplikatu ondoren, soldadura bisuala ikusezin detektatzen dela. Ez dago gainazaleko zirrikiturik, ez kolore lokalizaturik eta ez dago ale-mugaren grabaketarik, zati osoan akabera leuna eta jarraitua eskaintzen duena.

Altzairu herdoilgaitzezko motorraren markoaren hodiak txasisaren beste osagai batzuetarako soldadura zuzena kudeatu al dezake?

Bai. Hodiak guztiz bateragarriak dira TIG, MIG eta laser bidezko soldadura metodo industrialekin. Nitrogenoz babestutako soldadura primarioak bateragarritasun metalurgiko bikaina bermatzen du bigarren mailako elkarketa teknikekin.

1000 orduko gatz ihinztaduraren ziurtagiria metal gordina edo leunduan probatu al da?

Balioztatzea ispilu-akabera leundutako laginetan egiten da zuzenean. Horrek osagaiaren benetako azalera-baldintzak islatzen ditu funtzionamenduan zehar, akabera mekanikoak oxido-geruza babeslea arriskuan jartzen ez duela egiaztatuz.

Nola ontziratzen dira hodi-ibilbideak garraioan zehar marradurak saihesteko?

Pieza bakoitza kraft paper babesgarriarekin nahasten da, PE apar lodiarekin bilduta eta guztiz bilduta hezetasunaren aurkako film aurreratu batean egurrezko kaxa ziurtatu aurretik.

Ekoizpen-neurri guztiak trazatzen al dira kalitatea betetzeko?

Bai. Prozesatzeko aldagai bakoitza —soldatzeko korronte espezifikoa, errekostatzeko tenperatura distiratsu zehatzak eta leunketa mekanikoko abiadura barne— digitalki erregistratzen dira eta 10 urtez modu seguruan gordetzen dira trazabilitatea erabatekoa bermatzeko.
